SATA3.0 Host Controller

SATA Host Core可以集成到FPGA中，兼容SATA-1（1.5Gbps），SATA-2（3.0Gbps），SATA-3（6.0Gbps）工业级接口标准，为SATA设备提供一种高效且易于使用的接口。

一、内核特性：

1.    兼容SATA 3.0规范

2.    支持SATA-1（1.5Gbps），SATA-2（3.0Gbps），SATA-3（6.0Gbps）操作

3.    PhyLayer包含FPGA Transceiver，支持时钟恢复，8B/10B编解码，字节排序和对齐以及OOB信令

4.    Link Layer支持成帧，解帧，流量控制，通信握手序列，扰码，CRC等

5.    Transport Layer支持FIS构造，FIS解析，错误重传等，FIS包含Register FIS，PIO Setup FIS，DMA Activate FIS，Data FIS等

6.    Command Layer支持各种各样的FIS序列交互，命令类型包括Reset，DATA SET MANAGEMENT(Trim)，PIO Data-In，PIO Data-Out，DMA-In，DMA-Out等

7.    Application Layer包含SATA设备自检，SATA设备Identify，DMA控制器等

8.    支持SATA设备带电热插拔

9.    支持N个SATA设备（N取决于FPGA GT数量），无缝连接到Raid Controller

10.  易于集成的同步，可综合Verilog设计

11.  通过完全验证的SATA IP

二、对外接口：

1.    简易的Valid-Vector形式的命令/地址控制总线接口

2.    简易的Done-Vector形式的命令状态总线接口

3.    标准的FIFO或Streaming接口的流式数据总线

4.    标准的RAM接口的块式数据总线

三、性能指标：

1.    SATA 3.0 Core：连续写入速度大于520MB/s，连续读取速度大于550MB/s

2.    SATA 2.0 Core：连续写入速度大于240MB/s，连续读取速度大于250MB/s

四、资源使用（XC7K325T为例）：

   LUTs：3850，FFs：4320，BRAMs：16，GT :1

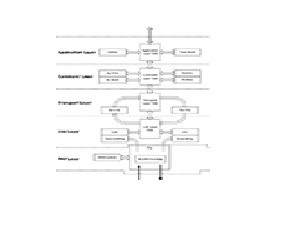

  SATA Host Controller Block Diagram
