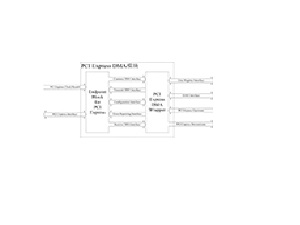

PCIe DMA IP

公司具有多年的PCIE开发经验，目前已经在Xilinx评估板SP605,ML555,ML505,ML605,KC705,VC709和KCU105,以及自制的PCIe金手指板卡上调试验证了PCI Express Endpoint Master DMA功能.

1. Master DMA位于FPGA内部,FPGA执行DMA操作,主要包括两大功能DMA Write(FPGA-->内存)和DMA Read(内存-->FPGA)；

2. Master DMA Write数据传输功能,数据传输流方向：光纤/RocketIO GTP/GTX/AD--> DDR2/DDR3内存 --> PCI Express Master DMA Write --> PC内存 --> PC硬盘；

3. Master DMA Read数据传输功能,数据传输流方向：PC硬盘 --> PC内存 --> PCI Express Master DMA Read --> DDR2/DDR3内存 --> 光纤/RocketIO GTP/GTX接口/DA；

4. 寄存器访问:软件访问FPGA内部与DMA传输相关的寄存器；

5. FPGA发出Legacy PCI或MSI中断；

6. Windows操作系统驱动采用WinDriver，Linux操作系统自己编写相应的驱动程序；

7. 用户应用程序,采用Visual C/C++，Visual Studio编写，适用于Windows 32/64位，如XP，Win2003/2008 32/64，Win7 32/64；同时还具备Linux版本的应用程序和驱动

PCI Express接口特性如下：

1. 自适应链路速率，支持Gen 1、2.5Gbps/Lane(Spartan-6, Virtex-5 FPGA)和Gen 2、5.0Gbps/Lane(Virtex-6/7 Series FPGA)和Gen 3、8.0Gbps/Lane(Virtex-7/UltraScale Kintex FPGA)；

2. 自适应链路宽度，支持PCI Express x8/x4/x2/x1；

3. 支持Master DMA Write、Master DMA Read、MSI/传统PCI中断、寄存器读写、RAM读写；

4. 支持Master DMA Write和Master DMA Read全双工数据传输；

5. PCI Express驱动支持Windows 32/64位、Linux等操作系统，如Windriver，linux pcie driver；

6. 即插即用，支持热插拔。

单向传输时的PCI Express性能如下：

1. 1x PCI Express Gen 1 DMA Write(FPGA-->内存)的速度可达225MB/s;1x PCI Express DMA Read(内存-->FPGA)的速度可达220MB/s.

2. 4x PCI Express Gen 1 DMA Write(FPGA-->内存)的速度可达905MB/s;4x PCI Express DMA Read(内存-->FPGA)的速度可达890MB/s.

3. 8x PCI Express Gen 1 DMA Write(FPGA-->内存)的速度可达1800MB/s;8x PCI Express DMA Read(内存-->FPGA)的速度可达1760MB/s.

4. 4x PCI Express Gen 2 DMA Write(FPGA-->内存)的速度可达1810MB/s;4x PCI Express DMA Read(内存-->FPGA)的速度可达1780MB/s.

5. 8x PCI Express Gen 2 DMA Write(FPGA-->内存)的速度可达3560MB/s;8x PCI Express DMA Read(内存-->FPGA)的速度可达3530MB/s.

6. 4x PCI Express Gen 3 DMA Write(FPGA-->内存)的速度可达3605MB/s;4x PCI Express DMA Read(内存-->FPGA)的速度可达3550MB/s.

7. 8x PCI Express Gen 3 DMA Write(FPGA-->内存)的速度可达6150MB/s;8x PCI Express DMA Read(内存-->FPGA)的速度可达6110MB/s.

双向传输时的PCI Express性能如下：

1. 1x PCI Express Gen 1 DMA Write(FPGA-->内存)的速度可达210MB/s;1x PCI Express DMA Read(内存-->FPGA)的速度可达205MB/s；

2. 4x PCI Express Gen 1 DMA Write(FPGA-->内存)的速度可达850MB/s;4x PCI Express DMA Read(内存-->FPGA)的速度可达840MB/s；

3. 8x PCI Express Gen 1 DMA Write(FPGA-->内存)的速度可达1700MB/s;8x PCI Express DMA Read(内存-->FPGA)的速度可达1660MB/s；

4. 4x PCI Express Gen 2 DMA Write(FPGA-->内存)的速度可达1710MB/s;4x PCI Express DMA Read(内存-->FPGA)的速度可达1680MB/s；

5. 8x PCI Express Gen 2 DMA Write(FPGA-->内存)的速度可达3350MB/s;8x PCI Express DMA Read(内存-->FPGA)的速度可达3300MB/s；

6. 4x PCI Express Gen 3 DMA Write(FPGA-->内存)的速度可达3370MB/s;4x PCI Express DMA Read(内存-->FPGA)的速度可达3310MB/s；

7. 8x PCI Express Gen 3 DMA Write(FPGA-->内存)的速度可达5800MB/s;8x PCI Express DMA Read(内存-->FPGA)的速度可达5780MB/s。

  可以提供FPGA源代码,PCI Express驱动、用户应用程序源代码以及相关设计、测试文档.同时还可以在Xilinx评估板SP605,ML555,ML505,ML605,KC705,VC709和KCU105,以及自制的PCIe金手指板卡上演示验证.
